経糸のテンション管理
ドラムがほぼ円筒形になっている為、経糸テンションの誤差はほとんどありませんが、産業資材等ビームを固く巻き上げる為には、オプションのテンション付加装置を装備する事ができます。

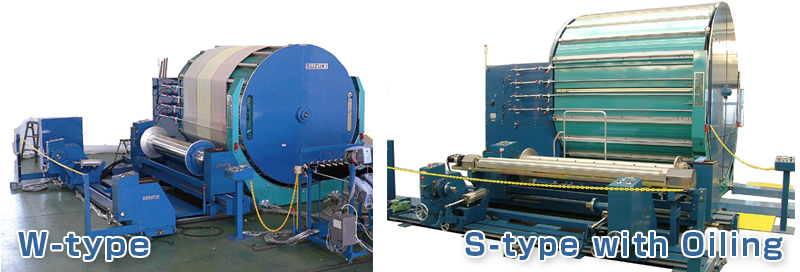

常にビームの硬度が要求される場合には、ビーミングも前に、経糸を中間にドラムに巻き取る「W型」を選択して下さい。
巻き上げた経糸層は、電子制御のコンベアー上を移動して行く為、設定整経幅が正確に得られます。古典的な機械のように、設定幅との誤差を補正する為に中間ドラムを使うのではありませんので、通常の場合には、整経ドラムから直接製織ビームに巻き上げる「S型 」の方が作業工程的にの価格的にも有利です。

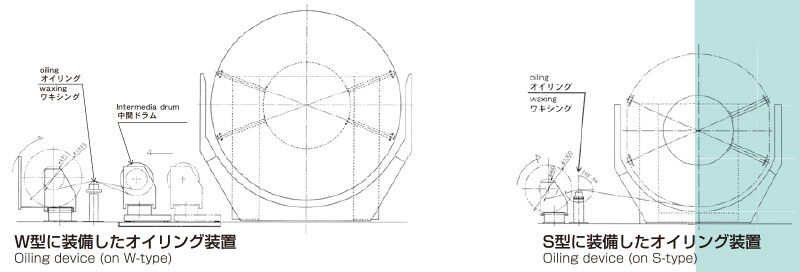

オイリングとワキシング
常糸にオイリングやワキシングが必要な場合には、オプションの装置でのオイリングやワキシングを行う事が出来ます。サイジングが必要な場合には、1本糊付け機でサイジングを済ませたチーズから整経を行います。
静電気の発生しやすい糸には、オプションで除電装置が装着出来ます。

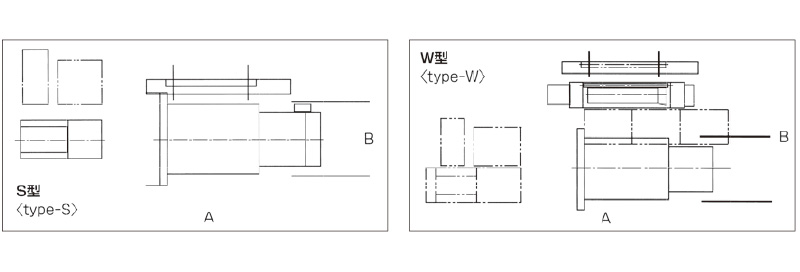

NASシリーズ据付け寸法図
| Model | Working Width |
Width A | Depth B | Height H | 搬入口所要寸法 (*欄外をご参照ください。) Required door size (for transportation) |
|---|---|---|---|---|---|
| 7m Drum Model 1407m |
2,250m | S 12,470 W12,470 |
S 5,666 W 7,125 |
S 2,680 W 2,680 |
*2,200mm(W) × 2,270mm(H) |
| 2,500m | S 12,970 W 12,970 |
S 5,666 W 7,125 |
S 2,680 W 2,680 |
*2,200mm(W) × 2,270mm(H) | |
| 7m Drum Model 1,407m |
2,250m | S 12,730 W 12,730 |
S 6,615 W 7,710 |
S 3,640 W 3,640 |
2250mm(W) × 2,600mm(H) |
| 2,500m | S 13,230 W 13,230 |
S 6,615 W 7,710 |
S 3,640 W 3,640 |
2,200mm(W) × 2,600mm(H) |
*国内の場合は完組で搬送するため、更に大きな搬入口が必要となります。（*2,600幅 × 2,900高）
技術特徴（特許）
- 固定クリールと回転クリールの併用運転
- 固定クリールは1500ｍ／minの糸交換が可能になりました。
- 糸緩み防止用ドローバック装置
- 整列巻き機構
- 異番手糸整経／ビーム表面平滑機能
| NAS-140N | NAS-300N | NAS-140C | NAS-300C | |
|---|---|---|---|---|
| Drum Circumference ドラム周長 |
7m | 10m | 7m | 10m |
| Maximum Warping Length （depend on the condition） 最大整経長糸種/密度による |
420m | 600m | 420m | 600m |
| Warping Width 整経幅 |
2,250mm(Option:250mm) | |||
| Yarn selector for Stationary creel 固定クリールでの糸収納装置 |
10Colors(10色) | |||
| Max Warping speed with Standard creel（Max） 固定クリールでの整経スピード |
1,500m/min | |||
| Max Leasing speed with Stationary creel (Max) 固定クリールでの綾取りスピード |
1,500m/min | |||
| Rotational creel 8 position 8本掛回転クリール |
none | 8Positions | ||
| Yarn selector for Rotational creel 回転クリールでの糸収納装置 |
none | 8Positions equipped | ||
| Warping speed with Rotational creel（Max) 回転クリールでの整経スピード |
none | 1,000m/min | ||
| Leasing speed with Rotational creel（Max） 回転クリールでの綾取りスピード |
none | 1,000m/min | ||
| Yarn drawing back device （Stationary creel) 糸巻き戻し装置 （固定クリール） |
Equipped | |||
| Yarn drawing back device （Rotational creel） 糸巻き戻し装置 （回転クリール） |
none | Equipped | ||
| Warping both from standard and Rotational in one process 固定/回転クリールの併用運転 |
none | Equipped | ||
| Wound yarn aligning Device 整列巻機構 |
Equipped | |||
| Accumulators for Hi speed warping 高速整経用アキュウムレーター |
Equipped | |||
| Belt shift control for Yarn count 異番手糸整経ビーム表面平滑 |
Option | |||
| Independent Yarn speed Setting for Stationary creel 固定クリール各錘独立スピード設定 |
Option | |||
巻取機 全機種対応 オプション
- 中間リワインドドラム（Ｗタイプ）
- オイリング／ワキシング装置
- ビーム着脱装置
- 特殊仕様巻取機
注意
- 最大整経長については、糸種及び整経密度により変わりますので、ご相談下さい。
- 御使用のボビンサイズによりスタンド機種が変わる場合がありますので、ご連絡下さい。
| NAS-140N | NAS-300N | NAS-140C | NAS-300C | |
|---|---|---|---|---|
| Supply Voltage (入力電圧) |
AC200,380,400,415,440V 50/60Hz 3 phases (4 cables) Other Voltage on request.(上記以外 特別仕様) |
|||
| Power Consumption (消費電力) |
11kw | 15kw | ||
| Machine with Intermediate drum (W-Type) | ||||
| 15kw | 19kw | |||
| Supply Air (圧縮空気) |
0.7 Mpa (2.2kｗ) | |||
| Air Consumption (エアー消費量) |
250L / min | |||
機械停止機構
- 固定クリール
アキュウムレーター／糸切検出スイッチ／スライドセンサー - 回転クリール
アキュウムレーター／スライドセンサー／ファイバーセンサー
